相關(guān)資訊
- 2024年廠房舊環(huán)氧地坪祛除,固化劑地坪施工方法
- 2024透水地坪施工工藝詳解
- 徐州水性著色地坪可取代染色劑和環(huán)氧的缺點(diǎn)
- 地坪起砂原因前期如何防止如何治理
- 徐州廠房地面固化劑地坪施工前后對(duì)比
- 金剛砂耐磨地坪施工做法驗(yàn)收標(biāo)準(zhǔn)
- 徐州廠房舊地面翻新施工方案
- 耐磨地坪做密封固化劑發(fā)白怎么解決？
- 徐州工廠地坪如何選擇？
- 徐州混凝土固化劑地坪與水磨石地坪的差異
- 徐州舊水泥地面的環(huán)氧地坪的改造方案
- 徐州地下停車場(chǎng)地坪做混密封固化劑會(huì)打滑嗎？
- 混凝土密封固化劑地坪每平米的施工成本是多少呢?
- 金剛砂耐磨地坪施工方案
- 固化劑地坪與環(huán)氧地坪性能優(yōu)勢(shì)有哪些區(qū)別？
- 混凝土密封固化劑多少錢一噸？一平方需用多少為好？
咨詢熱線：
15252089548 孫經(jīng)理
客服QQ：22052099
郵箱： 22052099@qq.com
地址： 徐州市泉山區(qū)礦大科技園
當(dāng)前位置:地坪行業(yè)資訊 >
金剛砂耐磨地坪施工方案
- 產(chǎn)品簡介：
金剛砂是一種即時(shí)可用的，耐磨損性能優(yōu)異的地面材料，按不同使用要求分為非金屬骨料類、礦物合金骨料類和金屬骨料類。此耐磨地面材料是在初凝階段的混凝土表面均勻撒布并經(jīng)專
- 咨詢熱線：15252089548
-
產(chǎn)品詳情
聯(lián)系我們
金剛砂是一種即時(shí)可用的，耐磨損性能優(yōu)異的地面材料，按不同使用要求分為非金屬骨料類、礦物合金骨料類和金屬骨料類。
此耐磨地面材料是在初凝階段的混凝土表面均勻撒布并經(jīng)專門機(jī)械作業(yè)，使之與混凝土形成一個(gè)整體，從而獲得具有良好耐磨、防塵和潔凈美觀效果的耐磨地面。選用金屬骨料類材料，能提高地臺(tái)的抗沖擊能力。
一、施工方案與要點(diǎn)：
1、 混凝土地臺(tái)的施工準(zhǔn)備
☆ 壓實(shí)地基-----使用碾壓機(jī)壓實(shí)地基。
☆ 設(shè)置模板-----模板應(yīng)平整、堅(jiān)固。按地面設(shè)計(jì)標(biāo)高設(shè)置模板（以鋼制為宜并涂敷模板油。模板寬度以6米為宜。同時(shí)建議柱子周圍置菱形模板。用水平儀隨時(shí)檢測(cè)模板標(biāo)高，對(duì)偏差處使用楔形塊調(diào)整。
☆ 設(shè)置鋼筋-----對(duì)有鋼筋要求的地臺(tái)，應(yīng)按設(shè)計(jì)規(guī)范要求設(shè)置鋼筋，鋼筋面放置墊塊。

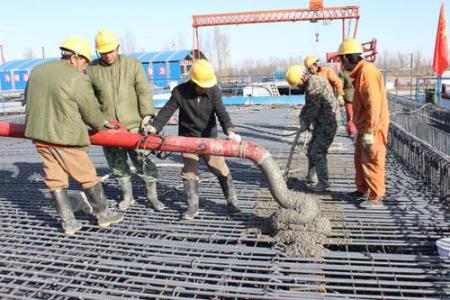

2、混凝土澆筑
混凝土澆筑應(yīng)在室內(nèi)場(chǎng)地分倉、按序進(jìn)行，應(yīng)盡可能一次性澆筑至設(shè)計(jì)標(biāo)高。混凝土配合比及澆筑、養(yǎng)護(hù)工藝應(yīng)嚴(yán)格執(zhí)行國家有關(guān)施工規(guī)范。
建議滿足以下條件：混凝土強(qiáng)度不低于C25。盡可能小的水灰比。現(xiàn)場(chǎng)攪拌的混凝土塌落度控制在4-6cm，商品混凝土的塌度控制在14-16 cm，最大碎石直徑不超過30mm。
☆ 振 搗----使用插入式振搗棒和平板式振搗器進(jìn)行振搗作業(yè)?；炷?br data-filtered="filtered" />
振搗后水平儀檢測(cè)模板水平情況，對(duì)偏差部位調(diào)整。

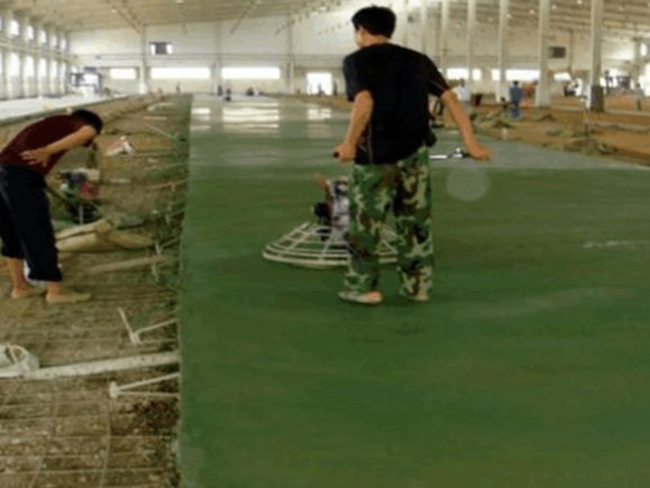

金剛砂耐磨地坪
☆ 地臺(tái)水平----使用較重鋼制長輥（鋼輥應(yīng)寬于模板0.5米以上）多次反復(fù)滾壓地臺(tái)，作出地臺(tái)水平。在無法使用鋼輥?zhàn)鳂I(yè)的部位， 應(yīng)使用樣板刮作出地臺(tái)水平。地臺(tái)的水平標(biāo)高應(yīng)用水平儀檢測(cè)確認(rèn)。
☆ 去除泌水----地臺(tái)水平完成后，應(yīng)使用橡皮管去除多余泌水。
3、 金剛砂耐磨材料施工
耐磨材料施工是在混凝土地臺(tái)作出水平且去除泌水后開始進(jìn)行至表面加工完成為止。耐磨材料施工的前、中期作業(yè)階段應(yīng)穿著專制鋁制網(wǎng)鞋進(jìn)入，后期作業(yè)階段應(yīng)穿著防水紙質(zhì)鞋進(jìn)入。
二、施工規(guī)程與要點(diǎn)如下：
☆ 去除浮漿----使用加裝圓盤的機(jī)械鏝（模板邊緣使用木鏝）均勻地將混凝土表面的浮漿層破壞掉。
☆ 撒布材料----浮漿去除后將規(guī)定用量的耐磨材料分二次（60%，40%）均勻撒布在初凝階段的混凝土表面。第一次撒布后，待耐磨材料吸收一定水分后，進(jìn)行至少二次加裝圓盤的機(jī)械鏝作業(yè)； 而后待耐磨材料硬化至一定階段，進(jìn)行第二次材料撒布作業(yè)。
☆ 圓盤作業(yè)----第二次撒布材料后，待耐磨材料吸收一定水分，再進(jìn)行至少四次加裝圓盤的機(jī)械鏝作業(yè)。機(jī)械鏝作業(yè)應(yīng)縱、橫向交錯(cuò)進(jìn)行。
☆ 機(jī)械鏝作業(yè)---在以后的作業(yè)中，根據(jù)地臺(tái)表面的硬化情況，進(jìn)行至少三次不加裝圓盤的機(jī)械鏝作業(yè)。機(jī)械鏝的運(yùn)轉(zhuǎn)速度和鐵板角度的變化應(yīng)視地臺(tái)的硬化情況進(jìn)行調(diào)整，作業(yè)應(yīng)縱、橫交錯(cuò)進(jìn)行。
☆ 表面磨光作業(yè)---耐磨材料表面的最終修飾是使用手工鏝精加工完成。

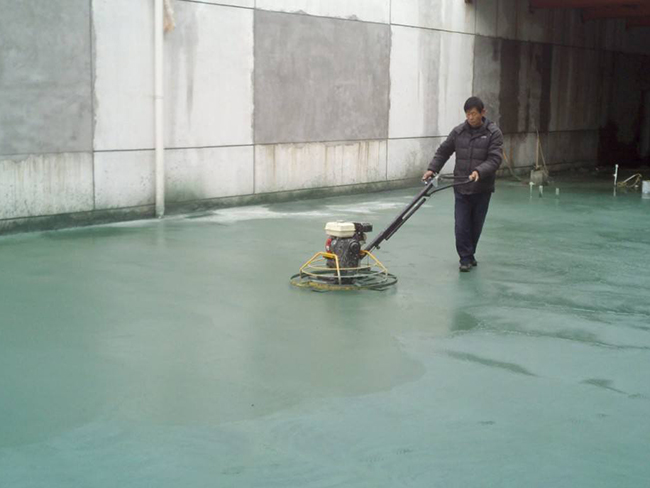

金剛砂耐磨地坪
三、 地臺(tái)養(yǎng)護(hù)
耐磨材料地臺(tái)完成后24小時(shí)內(nèi)，采用在其表面涂敷養(yǎng)護(hù)劑的方法進(jìn)行養(yǎng)護(hù)，以防止地臺(tái)表面水分的快速蒸發(fā)，保障耐磨材料強(qiáng)度的穩(wěn)定增長，并起防止輕微污染的作用。
四、 耐磨材料施工注意事項(xiàng)
1. 施工前準(zhǔn)備工作一定要做好；
2. 撒粉必須均勻（包括第一次60%，第二次40%）；
3. 邊角經(jīng)手工鏝刀處理后不可有明顯痕跡；
4. 撒粉第一次打磨的施工人員必須穿鋁網(wǎng)鞋；
5. 完工后的區(qū)域不可有機(jī)械刀?。?br data-filtered="filtered" />
6. 必須處理好塊與塊接縫，不可有不良點(diǎn)；
五、 卸模與收縮縫切割
卸模作業(yè)可在耐磨材料地臺(tái)完成后第二天進(jìn)行。卸模作業(yè)時(shí)應(yīng)注意不損傷地臺(tái)邊緣。收縮縫的切割可以在金剛砂耐磨材料完成后的第三天進(jìn)行。
此耐磨地面材料是在初凝階段的混凝土表面均勻撒布并經(jīng)專門機(jī)械作業(yè)，使之與混凝土形成一個(gè)整體，從而獲得具有良好耐磨、防塵和潔凈美觀效果的耐磨地面。選用金屬骨料類材料，能提高地臺(tái)的抗沖擊能力。
一、施工方案與要點(diǎn)：
1、 混凝土地臺(tái)的施工準(zhǔn)備
☆ 壓實(shí)地基-----使用碾壓機(jī)壓實(shí)地基。
☆ 設(shè)置模板-----模板應(yīng)平整、堅(jiān)固。按地面設(shè)計(jì)標(biāo)高設(shè)置模板（以鋼制為宜并涂敷模板油。模板寬度以6米為宜。同時(shí)建議柱子周圍置菱形模板。用水平儀隨時(shí)檢測(cè)模板標(biāo)高，對(duì)偏差處使用楔形塊調(diào)整。
☆ 設(shè)置鋼筋-----對(duì)有鋼筋要求的地臺(tái)，應(yīng)按設(shè)計(jì)規(guī)范要求設(shè)置鋼筋，鋼筋面放置墊塊。
2、混凝土澆筑
混凝土澆筑應(yīng)在室內(nèi)場(chǎng)地分倉、按序進(jìn)行，應(yīng)盡可能一次性澆筑至設(shè)計(jì)標(biāo)高。混凝土配合比及澆筑、養(yǎng)護(hù)工藝應(yīng)嚴(yán)格執(zhí)行國家有關(guān)施工規(guī)范。
建議滿足以下條件：混凝土強(qiáng)度不低于C25。盡可能小的水灰比。現(xiàn)場(chǎng)攪拌的混凝土塌落度控制在4-6cm，商品混凝土的塌度控制在14-16 cm，最大碎石直徑不超過30mm。
☆ 振 搗----使用插入式振搗棒和平板式振搗器進(jìn)行振搗作業(yè)?；炷?br data-filtered="filtered" />
振搗后水平儀檢測(cè)模板水平情況，對(duì)偏差部位調(diào)整。
金剛砂耐磨地坪
☆ 地臺(tái)水平----使用較重鋼制長輥（鋼輥應(yīng)寬于模板0.5米以上）多次反復(fù)滾壓地臺(tái)，作出地臺(tái)水平。在無法使用鋼輥?zhàn)鳂I(yè)的部位， 應(yīng)使用樣板刮作出地臺(tái)水平。地臺(tái)的水平標(biāo)高應(yīng)用水平儀檢測(cè)確認(rèn)。
☆ 去除泌水----地臺(tái)水平完成后，應(yīng)使用橡皮管去除多余泌水。
3、 金剛砂耐磨材料施工
耐磨材料施工是在混凝土地臺(tái)作出水平且去除泌水后開始進(jìn)行至表面加工完成為止。耐磨材料施工的前、中期作業(yè)階段應(yīng)穿著專制鋁制網(wǎng)鞋進(jìn)入，后期作業(yè)階段應(yīng)穿著防水紙質(zhì)鞋進(jìn)入。
二、施工規(guī)程與要點(diǎn)如下：
☆ 去除浮漿----使用加裝圓盤的機(jī)械鏝（模板邊緣使用木鏝）均勻地將混凝土表面的浮漿層破壞掉。
☆ 撒布材料----浮漿去除后將規(guī)定用量的耐磨材料分二次（60%，40%）均勻撒布在初凝階段的混凝土表面。第一次撒布后，待耐磨材料吸收一定水分后，進(jìn)行至少二次加裝圓盤的機(jī)械鏝作業(yè)； 而后待耐磨材料硬化至一定階段，進(jìn)行第二次材料撒布作業(yè)。
☆ 圓盤作業(yè)----第二次撒布材料后，待耐磨材料吸收一定水分，再進(jìn)行至少四次加裝圓盤的機(jī)械鏝作業(yè)。機(jī)械鏝作業(yè)應(yīng)縱、橫向交錯(cuò)進(jìn)行。
☆ 機(jī)械鏝作業(yè)---在以后的作業(yè)中，根據(jù)地臺(tái)表面的硬化情況，進(jìn)行至少三次不加裝圓盤的機(jī)械鏝作業(yè)。機(jī)械鏝的運(yùn)轉(zhuǎn)速度和鐵板角度的變化應(yīng)視地臺(tái)的硬化情況進(jìn)行調(diào)整，作業(yè)應(yīng)縱、橫交錯(cuò)進(jìn)行。
☆ 表面磨光作業(yè)---耐磨材料表面的最終修飾是使用手工鏝精加工完成。
金剛砂耐磨地坪
三、 地臺(tái)養(yǎng)護(hù)
耐磨材料地臺(tái)完成后24小時(shí)內(nèi)，采用在其表面涂敷養(yǎng)護(hù)劑的方法進(jìn)行養(yǎng)護(hù)，以防止地臺(tái)表面水分的快速蒸發(fā)，保障耐磨材料強(qiáng)度的穩(wěn)定增長，并起防止輕微污染的作用。
四、 耐磨材料施工注意事項(xiàng)
1. 施工前準(zhǔn)備工作一定要做好；
2. 撒粉必須均勻（包括第一次60%，第二次40%）；
3. 邊角經(jīng)手工鏝刀處理后不可有明顯痕跡；
4. 撒粉第一次打磨的施工人員必須穿鋁網(wǎng)鞋；
5. 完工后的區(qū)域不可有機(jī)械刀?。?br data-filtered="filtered" />
6. 必須處理好塊與塊接縫，不可有不良點(diǎn)；
五、 卸模與收縮縫切割
卸模作業(yè)可在耐磨材料地臺(tái)完成后第二天進(jìn)行。卸模作業(yè)時(shí)應(yīng)注意不損傷地臺(tái)邊緣。收縮縫的切割可以在金剛砂耐磨材料完成后的第三天進(jìn)行。
環(huán)氧地坪,透水地坪,塑膠跑道地坪,固化劑地坪,耐磨地坪,硅PU球場(chǎng),彩色瀝青地坪,蜂鳥地坪
立即咨詢：金剛砂耐磨地坪施工方案
